上位機系統，用于工藝流程的操作及監視，設備狀態的監視、設備故障的監視及確認，圖形化動態顯示，現場檢測點的顯示、檢測和報警，工藝參數的設定、閥門的遠程控制、過程趨勢的顯示及存儲、故障及生產報表打印等。

　　操作站采用的組態軟件為公司自主開發AWZ-V-1.0。作為操作站，其主要功能包括：

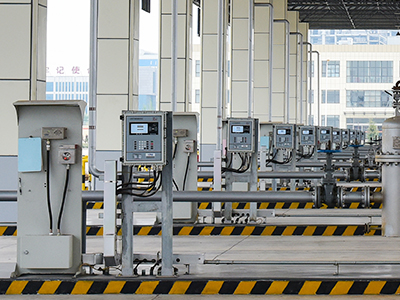

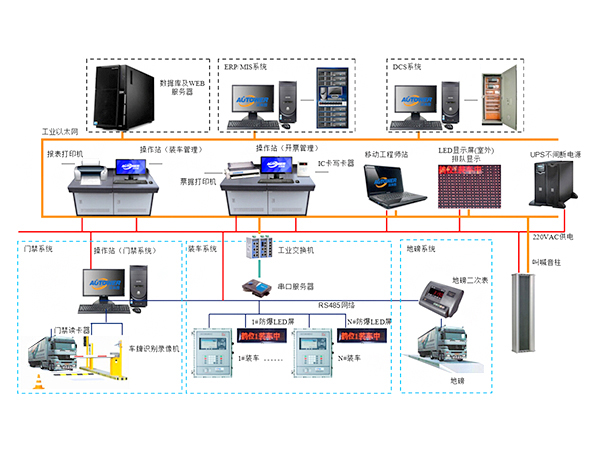

　　上位機系統結構

　　上位機系統結構設計成BS的結構。B/S結構(Browser/Server，瀏覽器/服務器模式)，是WEB興起后的一種網絡結構模式，WEB瀏覽器是客戶端最主要的應用軟件。這種模式統一了客戶端，將系統功能實現的核心部分集中到服務器上，簡化了系統的開發、維護和使用?？蛻魴C(jī)上只要安裝一個瀏覽器，如Internet Explorer。

　　服務器安裝SQL Server數據庫，安裝開發好的數據采集、存儲、監控以及管理等功能的軟件。瀏覽器通過Web Server 同數據庫進行數據交互。客戶端用戶在使用管理軟件時，需要進行用戶登錄，管理軟件可以對用戶進行劃分，不同的用戶具備不同的權限，對軟件的操作同樣與權限相關，比方在裝車監控管理系統登錄，只能顯示與裝車監控管理相關的畫面，操作人員可以在上面進行與業務有關的操作，在門禁系統的用戶登錄后，只能瀏覽一個畫面，即顯示司機刷卡后的比對信息，門禁操作人員根據信息確定是否放行。

　　上位機系統軟件功能設計

　　軟件開發功能分塊，每個功能塊一個操作菜單，每個菜單分層，每層對應一個業務流程，整個軟件界面簡潔，操作人性化;每個功能塊針對不同的操作用戶進行權限設置，在系統上登錄用戶后，根據用戶權限，不能操作的功能被屏蔽，用戶無法進入到功能塊內進行操作，可操作的功能正常顯示，用戶可以進入到功能塊內進行業務流程操作。

　　上位機操作站主要完成系統管理(操作員登錄、操作員管理、車輛管理、裝車油品管理、數據庫管理等)，報表統計查詢(日報表、月報表、分類查詢報表)，開票記錄管理，事件記錄查詢，操作記錄查詢，裝車過程在線監控(裝車總貌圖、鶴位參數設定、實時報警、裝車記錄存儲)，單鶴位裝車控制操作(開票、出票、暫停、復位)等

       上位機系統軟件的主要功能介紹

　　單油品裝車過程監控功能：主要是指一個裝車儀只對一個槽車進行一種油品裝車;

　　液化氣裝車過程監控功能：液化氣裝車過程可以采用地磅或流量計作為計量儀表完成裝車，一般采用多管道配比裝車

　　分倉裝車過程監控功能：分倉裝車主要是指一個裝車儀同時對一個槽車的多個倉進行裝車，一個裝車儀同時控制多個裝車臂。

　　單油品裝車制單功能：單油品裝車制單只輸入一個設定量及其它裝車信息，由裝車儀根據單一設定量完成裝車過程

　　液化氣裝車制單功能：液化氣裝車制單一般由多條管線組成，根據一定的設定比例完成裝車過程。

　　分倉裝車制單功能：分倉裝車一般多為成品油的裝車，一個槽車分倉多個倉，一般最多5個倉，每個倉裝車不同的油品，但是裝車時要求只制一個單，根據每個倉的流水號由一個裝車儀按順序自動完成裝車過程。

　　裝車報表查詢功能：裝車報表分日報表、月報表及分類查詢報表：具有操作權限的工作人員都可以隨時查詢裝車的日報表，月報表以及分類查詢報表。

　　畫面顯示功能

　　操作站設有以下幾類畫面：

　　菜單畫面

　　畫面菜單按工藝分區組織，鼠標點擊相應的菜單切換到相應的畫面或畫面組。

　　流程圖畫面

　　以類似買方的流程圖的形式，顯示過程信息，并設有操作窗口，可以對任意控制回路進行操作。系統配有標準符號庫，可以根據需要指定符號的顏色、閃爍及顯示方式等。支持動態符號，可自定義符號庫。組態軟件提供編輯工具，通過畫面編輯器可編輯買方需要的工藝流程畫面。

　　流程圖上顯示的過程信息可達20000多條，信息的最低刷新速度

　　控制分組畫面

　　以類似常規調節表或指示表的形式顯示回路和測量指示點的信息，如變量值、設定值、輸出值、控制方式(手動/自動)和高低報警限值等。變量可每秒更新一次。

　　分組可任意進行，切可以重疊。每一變量帶有16個字符的位號名和80個字符的說明。

　　操作員可從分組畫面調出任意變量(數字或模擬)的信息。對模擬回路，可以對設定值、輸出值、控制方式等進行操作和切換。對數字回路，可對兩狀態設備發出開啟/關閉命令，或啟動/停止順序，畫面應顯示出命令狀態和實際狀態。

　　回路參數畫面

　　顯示出任一指定控制點的全部信息，如變量值、設定值、輸出值、操作方式和歷史趨勢，以及整定參數、報警值、算法類型等由工程師修改的參數。從參數畫面也應可以對模擬回路和數字回路進行操作。

　　趨勢圖曲線顯示畫面

　　操作站可用不同的顏色和時間間隔在一畫面上顯示至少四個變量，變量可以任意選擇組合，并放有放大和卷動功能。趨勢畫面包括有一個移動光標和數據區，顯示各趨勢曲線與光標線相交處的數字值。趨勢畫面的X、Y坐標可選擇自適應和設定兩種，相鄰分辨點的時間可設定為1秒，最大趨勢記錄時間可在一年。趨勢圖有平均值顯示、最大值顯示、最小值顯示等多種數據形式。

　　可顯示單個或同時顯示多個測點的實時趨勢和歷史趨勢。

　　可顯示8小時、24小時、1周、1月、半年等歷史趨勢。

　　趨勢圖上設置拖動功能，可詳細顯示某時刻具體值。

　　同一趨勢圖上不同的測點可以不同的顏色區別。

　　報警匯總畫面

　　包括全部的報警點，并按時間順序列出最近的所有報警，每條報警信息包括報警信息、位號、確認狀態、報警日期、時間、恢復正常的如期時間等。未經確認的報警點顯示鮮艷的紅色并閃爍。

　　操作站具備窗口功能，可同時顯示多種窗口，以上幾類畫面可任意組合。

　　操作站所有操作畫面和顯示畫面均為全中文顯示。

　　報警功能

　　系統可以產生以下幾類報警：

　　◆ 工藝過程報警：包括絕對值報警、偏差報警、變化速度報警等

　　◆ 故障報警：包括診斷報警和后備硬件故障報警等

　　◆ 連鎖動作報警

　　◆ 緊急停車報警：當發生緊急情況按緊急停車按鈕時報警

　　◆ 其他自定義的報警

　　可以根據嚴重性和輕重緩急劃分不同的報警級別，不同級別的報警具有不同的表現形式。

　　報警在監控系統上可有以下幾種表現方式：

　　◆ 文字提示：在發生報警的位置和報警畫面上均以文字顯示相應報警信息

　　◆ 顏色變化：在發生報警的位置和報警畫面上以不同顏色標識不同的報警

　　◆ 聲音報警：發生報警時，系統將以音響形式反映報警

　　◆ 閃爍：在發生報警的位置，相應的測點對象閃爍，提示操作人員此處發生報警。

　　◆ 所有產生的報警在報警產生時將自動登錄到數據庫。

　　◆ 所有產生的報警均可在報警畫面上予以確認并銷音。

　　◆ 所有報警均可在報警畫面以中文顯示。

　　◆ 可人工設定檢測量的高高、高、低、低低、變化率高、設定偏差(死區可調)等限值。

　　數據存儲和處理功能

　　對于實時測點數據、操作記錄、報警記錄等，監控系統均可自動登錄到數據庫中。

　　在數據庫中這些數據還可分類存儲在不同的表格中，按不同的要求排序等。

　　連鎖及生產過程操作控制功能

　　在操作站能對現場被控設備如閥門等進行控制，實現罐區自動化管理。具有良好的人機界面，所有控制命令均有信息提示。

　　1.什么是定量裝車系統?

　　答：定量裝車控制系統是用于煉油廠、化工廠及一些中小型油庫，可滿足各種汽車和火車鶴管定量裝車的自動化控制和管理需求。從開單銷售、提貨、裝車到出庫、核算、報表，每一個環節都可以有相應的軟硬件功能支持;系統出錯自動報警，操作自動記錄，既可有效防止事故發生，又能防止操作上的人為錯誤，使操作和管理更完善。

　　2.定量裝車的 目標量 、大給料、小給料、公差 什么意思?

　　其實小批量生產是指試生產，這時因大家不明確公差，就直接標出尺寸上下偏差，而大批量生產時，因產品已定型，大家都知道了尺寸公差要求，為了簡化書寫，就可直接標出公差代號就行，當然也可上下偏差的，這沒有嚴格的規定。

　　3.二甲醚怎樣實現自動化定量裝車?

　　答：：整個二甲醚裝車系統采用“定量裝車控制儀+質量流量計+氣動二段閥+靜電溢油保護器+鶴管”的方式完成裝車的自動化定量控制，各部分功能及作用說明如下：定量裝車控制儀：參數設置功能、定量發貨控制功能，在設定控制儀的工作參數之后，控制儀按照指定的程序完成自動裝車控制，當裝車量達到設定值時，裝車儀直接控制閥門，自動停止裝車;流量計：流量計可選質量流量計或體積流量計，質量流量計相對與體積流量計來說計量精度要高很多，因此成本比體積流量計要高，質量流量計直接對流過的物料進行質量計量，并把流量信號及時傳達到裝車控制儀，進行流量顯示，計量控制;氣動二段閥：為了提高控制效率和可靠性，選用性能可靠的氣動二段閥實現多段開關，消除水擊，與裝車儀配合實現聯鎖，實現數控開關閥功能，確保裝車開始流速逐步增大及裝車結束前流速逐步降低，提高裝車精度;靜電溢油保護器：具有聯鎖保護功能，如靜電接地未可靠連接，第三放無法工作(不能開閥、泵等)，采用單片電子計算機，系統性能穩定可靠，對液位開關自檢故障，有故障則發出聲光報警信息，確保裝車安全;鶴管：又叫萬向充裝管道或流體裝卸臂，老式裝車用的是軟管充裝，軟管在裝車過程中連續彎曲，會造成疲勞破裂造成二甲醚泄漏，軟管的更換頻率大，多次積累下來，可比好幾套鶴管的價格了，所以按照新標準使用鶴管裝車既安全，又節約成本。
為了消除二甲醚裝車過程中的安全隱患，提高二甲醚的裝車效率，降低損耗，減輕工人勞動強度，節約人力，裝車系統必須按照新標準采用自動化定量裝車控制系統設備

　　4.鐵路上用的快速定量裝車系統需要10KV電壓直接高壓供電，還是380v直供就可以了?

　　答：10kv是火車頭上接入的電壓，別的地方不會用這么高的
