產品簡介

　　為了有效的解決裝卸過程中出現的各種安全事故，深?yuàn)W圖研發的各種安全聯鎖報警儀表，每種儀表一旦檢測異常會產生聲光報警，同時輸出信號，與裝卸過程實現有效的安全聯鎖。

　　深?yuàn)W圖研發的安全聯鎖一體機是專門為付油系統設計的安全防護系統，規范操作，保障安全。包含頂裝防靜電防溢油功能、底裝防靜電防溢油功能、防靜電功能、鑰匙管理、人體靜電聯鎖、鶴管歸位、鑰匙管理器、可燃?xì)怏w報警器、氣相流量監測及語音流程管理。

　　系統產品安裝注意事項：

　　1. 產品與本安電氣設備配套組成防爆系統，符合GB6863.15-2000“爆炸性氣體環境用電氣設備  第15部分：危險場所電氣安裝(煤礦除外)”第12.2.5.1條的有關要求。

　　2. 產品與本安電氣設備配套組成防爆系統，所有接地點必須保證等電位平衡。

　　3. 產品最高電壓(Um)：220V。

　　4. 產品使用環境溫度介于-30℃~+70℃之間。

　　5. 產品必須在切斷電源的條件下方可打開外殼。

　　6. 用戶請勿自行更改該產品的零部件，應會同產品制造商共同解決運行中出現的故障，以杜絕損壞現象的發生。

　　7. 產品的安裝、使用和維護應遵守說明書、GB3836.3-1997“爆炸性氣體環境用電氣設備  第3部分：爆炸性氣體環境用電氣設備的檢修”、GB3836.5-2000“爆炸性氣體環境用電氣設備  第5部分：危險場所電氣安裝(煤礦除外)”、GB3836.6-2006“爆炸性氣體環境用電氣設備  第6部分：電氣裝置的檢查和維護(煤礦除外)”、GB3836.6-2006“爆炸性氣體環境用電氣設備  第6部分：電氣裝置的檢查和維護(煤礦除外)”及GB50257-1996“電氣裝置安裝工程爆炸性和火災危險環境電氣裝置施工及驗收規范”的有關規定。

　　8. 防爆合格證號后綴以“X”表明產品使用時有特殊要求，具體內容為：產品的非金屬外殼部分僅允許使用濕布擦拭，并禁止一切可能產生靜電危險的操作。

　　9. 現場安裝時，若有電焊作業時，產品的接地線和外殼務必與接地網斷開，避免造成電路板損壞。

　　產品工作原理

　　本系統是專為付油系統設計的安全防護系統。系統通過鶴管歸位器(液相和氣相)檢測底裝鶴管歸位狀態，通過防靜電防溢油保護器檢測液位和靜電接地狀態、鑰匙管理器歸位狀態及人體靜電是否釋放、通過氣相流量開關監測氣相鶴管工作狀態，通過可燃?xì)怏w探測器，監測付油周邊可燃?xì)怏w濃度，同時提供真人語音提示現場工作人員及時了解系統工作狀態，輸出繼電器開關信號至定量裝車控制儀或者RS485通訊信號進DCS和安監局。

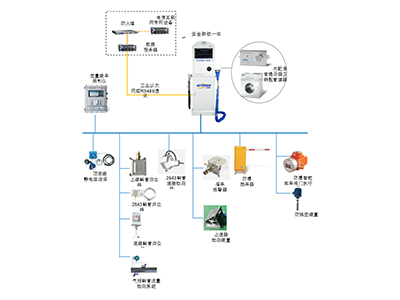

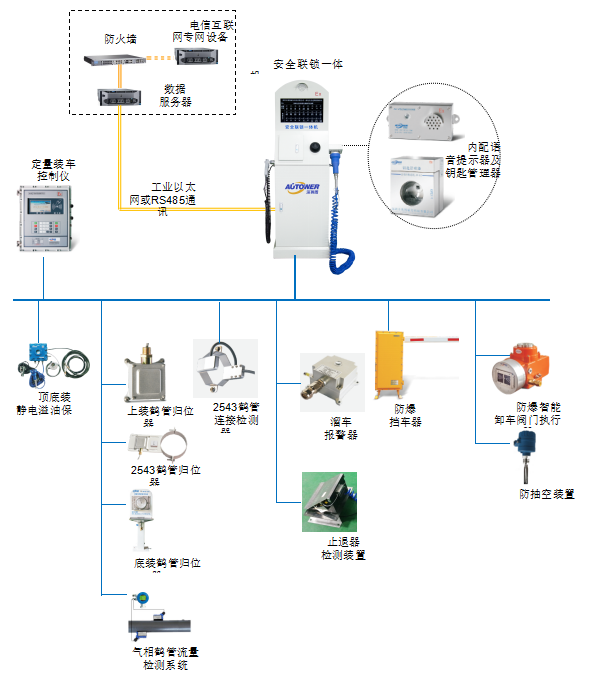

　　系統產品工作原理介紹

　　各種儀表具體安全聯鎖功能如下：

　　定量裝車控制儀：是實現定量自動裝車的核心設備。其主要功能是對發油過程進行程序控制和安全聯鎖。

　　靜電溢油保護器：它包含靜電接地夾(API接頭)、溢油開關以及控制器，它能判斷接地是否異常，裝車過程是否溢油報警，一旦異常或報警會產生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　鶴管歸位器：它包含上裝以及底裝車鶴管歸位器，裝車結束后如果檢測到鶴管未歸位，會產生聲光報警，同時輸出信號到安全聯鎖一體機，安全聯鎖一體機控制鑰匙管理器的門，使司機無法取得車鑰匙。

　　溜車報警器：它包含控制器以及可伸縮鋼絲，鋼絲連接槽車，當槽車產生移動時，一旦移動超過報警值會產生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　鑰匙管理器：它包含鑰匙插槽、自鎖門及控制器，能檢測鑰匙是否插入管理器的槽位，并把檢測信號輸出到安全聯鎖一體機，安全聯鎖一體機根據裝車過程自動控制鑰匙管理器的門開關。

　　氣相檢測報警器：它通過檢測管道內的氣體流量或壓力的數值，把檢測信號輸出到安全聯鎖一體機，由安全聯鎖一體機判斷裝車過程中，氣相管線的閥門是否打開。

　　裝車鶴管快速接頭連接報警器：它包含快速接頭連接檢測傳感器和控制器，當鶴管的快速接頭與槽車連接異常時時，會產生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　防爆擋車器：它包含了防爆擋車器控制箱及道閘，由安全聯鎖一體機的根據裝車過程實現自動落閘及抬閘。

　　人體靜電釋放報警器：它包含靜電釋放球及檢測器，在操作裝車前司機必須接觸人體靜電釋放報警器，檢測信號輸出安全聯鎖一體機，如果司機未能接觸，安全聯鎖一體機禁止啟動裝車，有效避免了因?yàn)殪o電導致爆炸的事件。

　　語音報警器：它通過RS485通訊連接定量裝車儀，能播放200多條報警或提示聲音，在裝車過程中根據裝車狀態實時發報警或提示聲音，在出現異常時有效提醒操作人員或司機，以便作出及時的應急操作。

　　防爆LED大屏幕：它通過RS485通訊連接定量裝車儀，司機開車進裝車區，大屏幕顯示車牌信息，引導司機快速找到裝車位，裝車過程中，可以實現裝車的狀態，及時提醒司機當前裝車狀態。

　　靜電保護器：它包含靜電接地夾以及控制器，它能判斷接地是否異常，一旦異?；驁?bào)警會產生聲光報警，同時輸出信號到安全聯鎖控制箱，實現快速切斷裝車過程。

　　防抽空裝置：它包含抽空檢測傳感器及控制器，通過傳感器檢測管道內的液體變化，輸出信號到安全聯鎖控制箱，一旦檢測到管道內沒有液體，快速切斷卸車過程。

　　智能卸車控制閥：它包含智能讀卡器、閥門控制器以及閥門執行器，讀卡器可以存儲卸車口位號，當在智能卸車控制閥進行刷卡時，如果IC存儲的位號和讀卡器存儲的位號不一致時，閥門控制器無法打開閥門，只有數據判斷一致時，才能自動打開閥門，在卸車過程中，一旦IC卡從讀卡器中取出，閥門控制器立即切斷閥門。

　　系統產品工作流程簡介

　　1. 車輛?？吭谥付ǜ队旺Q位后，司機停車熄火，并拔出車輛鑰匙，司乘人員離開車輛駕駛室;

　　2. 司乘人員行至安全聯鎖一體機，右手觸摸人體靜電釋放器靜電釋放球，開始釋放人體靜電，靜電釋放完畢，語音提示“靜電釋放完成”;

　　3. 司機打開安全聯鎖一體機鑰匙管理器，將車輛鑰匙插入鑰匙管理器，鑰匙管理器接收到鑰匙歸位信號，綠色指示燈亮起;

　　4. 開啟車輛付油及API接口，從安全聯鎖一體機上取下API靜電及液位插頭，插入車輛API接口;

　　5. 在氣相鶴管歸位器取下氣相鶴管，氣相鶴管歸位器紅燈亮，將鶴管連接車輛氣相接口;

　　6. 在液相鶴管歸位器取下液相鶴管，液相鶴管歸位器紅燈亮，將鶴管連接車輛液相接口;

　　7. 司機行至定量裝車控制儀，刷卡，準備啟動裝車;

　　8.  定量裝車控制儀根據安全聯鎖一體機給定的信號，由語音控制器播報各路安全聯鎖裝置是否準備完畢，并采集可燃?xì)怏w探測器信號，監測付油周邊可燃?xì)怏w濃度是否處于安全狀態;

　　9. 所有安全聯鎖設備準備完畢，反饋信號正常，處于安全付油狀態，語音控制器提示可以啟動裝車，司機按照裝卸車流程，操作定量裝車儀，進行付油作業;

　　10. 付油作業開始，氣相流量開關開啟，并實時監測氣相鶴管氣體流量，安全聯鎖一體機裝置處于鎖定狀態;

　　11. 付油作業過程中靜電溢油信號、鑰匙管理器信號、可燃?xì)怏w檢測信號、氣體流量信號異常或中斷，付油作業即刻停止;

　　12. 付油作業過程中，規定時間內(每5分鐘)，司機觸摸人體靜電釋放器靜電釋放球，釋放人體靜電，規定時間內未觸摸，付油作業停止;

　　13.  付油作業完成后，語音控制器提示裝卸車作業完成，司機取下車輛液相鶴管，歸位液相鶴管，歸位完畢后，液相鶴管歸位器綠燈亮起，取下車輛氣相鶴管，歸位氣相鶴管，歸位完畢后，氣相鶴管歸位器綠燈亮起;

　　14. 取下車輛API靜電及液位插頭，歸位至安全聯鎖一體機歸位座;

　　15. 鶴管及API接頭歸位完成后，司機關閉車輛付油及API接口，語音控制器提示播報取回車輛鑰匙，司機在鑰匙管理器內取出車輛鑰匙;

　　16. 司乘人員上車，啟動車輛，駛離付油鶴位，付油作業完成;

　　1. 系統應用數字電路設計，性能穩定，抗干擾能力強;

　　2. 兼容國內外各大品牌防溢油探桿;

　　3. 鑰匙管理器內置芯片，特殊機構設計，具有唯一性，不可復制和替代;

　　4. 人體靜電釋放聯鎖，確保作業人員靜電安全;

　　5. 鶴管接頭及插頭電纜組件符合API標準設計;

　　6. 確保車體到接地樁的靜電接地電阻≦90Ω;

　　7. 全程語音流程控制，實時播報工作狀態，規范操作習慣;

　　系統產品使用注意事項

　　1. 安全聯鎖一體機是專門為付油系統規范操作、安全作業而設計的，因此，務必保證所有操作規范、有效;

　　2. 安全聯鎖一體機所有單一設備均與定量裝車控制儀處于聯鎖狀態，未按說明、規范及步驟要求操作，定量裝車控制儀都將無法啟動裝卸車作業;

　　3. 安全聯鎖一體機所有設備出現通訊異常、信號異?；虍a(chǎn)品損壞，請及時聯系我司技術或銷售人員，以免耽誤裝卸車作業;

　　4. 產品最終解釋權歸屬于深圳市奧圖威爾科技有限公司。

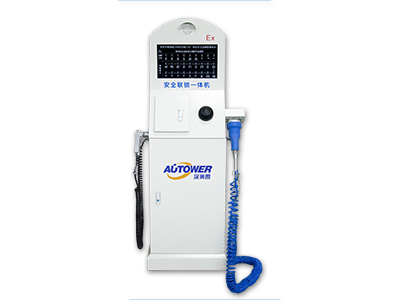

　　附件一：產品照片

　　附件二：接線圖

　　附件三：布線規格
